嘉立创铝基板上线啦

好消息，嘉立创铝基板上线啦~

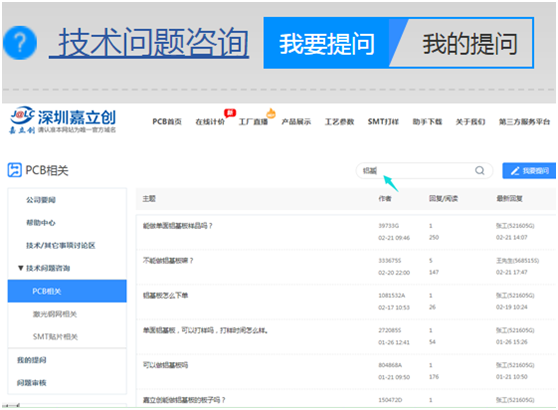

铝基板相信大家都不陌生，自嘉立创集团20年年初上线技术问题在线咨询后，发现有大量客户咨询是否能做铝基板的情况，应广大客户需求，我们在21年5月中旬铝基业务正式上线啦！

铝基板简介

随电子产品技术进步和发展，铝基板以优异的散热性急速占据电气性能在混合集成电路、照明LED、汽车、办公自动化、大功率电气设备等领域得到广泛的使用。

铝基板结构

铝基板组成说明

（1）铜箔层：用于制作线路图形，铜箔常规厚度为1oz，2oz,厚铜有3-12oz（暂时只接1oz)。

（2）导热绝缘层：是一层低热阻导热绝缘材料,厚度为2-8mil,是铝基板关键技术，太

薄耐电压性能差，太厚导热性差。导热填料常见为氢氧化铝、二氧化硅。

（3）铝板：是一种铝合金板，厚度一般为0.5mm,0.8mm,1.0mm,1.2mm,1.5mm,2.0mm,3.0mm,铝基的选择主要考虑热膨胀系数，热传导能力，强度，硬度，重量，加工条件和成本等。

铝基板工艺流程

资料设计→开料→图形转移→碱性蚀刻→打靶→AOI→阻焊→文字→钻孔→喷锡→锣板→V-CUT→测试→FQC→包装

铝基板工艺能力：

1，板层：1.0mm，1.2mm，1.6mm（1OZ）

2，最小钻孔：1.0MM

3，成品板最小与最大尺寸：依单面板要求5*5<L<480*580（mm）

拼板后长宽尺寸需要大于70*70mm

4，线路：最小线宽线距0.127mm(极限0.1mm)能大则大；AOI全测+飞针抽测（免费）

5，阻焊颜色：绿油，白油，黑油

6，文字：白色（黑油则白字）

7，最小锣槽宽度：1.6MM

8，出货类型：单片出货、拼板V-CUT/锣边（CNC），暂不接邮票孔拼板，如一定要邮票孔拼板出，需要下单备注分不开或掰下来之后有毛刺和凸起不反馈任何投诉。

9，交期：同FR4（玻纤板单面板的交期保持一致）

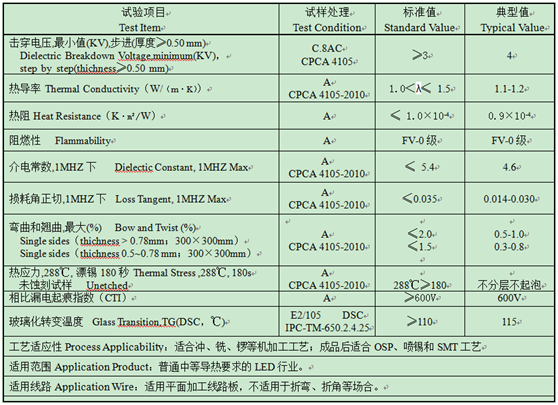

覆铜箔铝基板质量指标

重点提醒：

1）耐压值3000V，此耐压值是板料的耐压值，并非成品的，有特别要求时提出来；

2）导热系数1W其它导热系数暂时不接，需统计客户需求上报决定是否接单；

3）成型(CNC)最小铣刀1.6mm，为了不影响叠板数及锣板效率，尽量用大于1.6mm的间距拼板，铝基板的锣刀比较贵，锣板速度慢，需避免不必要的走刀及断刀问题。

4）成型（V-cut)嘉立创采用钻石刀是铝基板V-cut专用刀具，防止披锋毛刺。

铝基板V割时，铝面V割要比线路面割深一些，防止铝面翘起与线路面产生不良。

V-CUT残厚1.6mm板厚：0.3+/-0.1mm。V割角度：45度，V-CUT刀只能走直线（从头走到尾，无法跳刀），不能走曲线和折线。

铝基板一般只能V-CUT或单板交货，不建议邮票孔拼版，邮票孔分板较困难。
