深圳嘉立创技术指导 PADS莫名其妙勾选“支持单面板”导致孔无铜（NPTH）

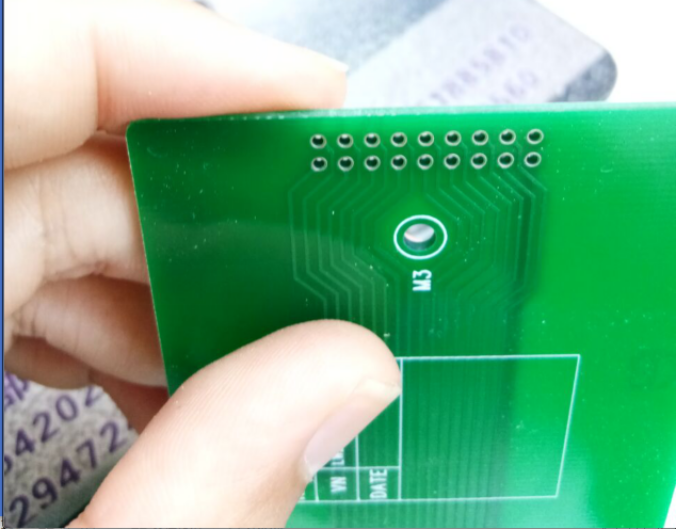

PCB打样双面或多层板，Layout布线请不要把“支持单面板”的选项勾选，会导致PAD焊盘孔无铜（NPTH）

设置--层定义--电气层--“支持单面板”

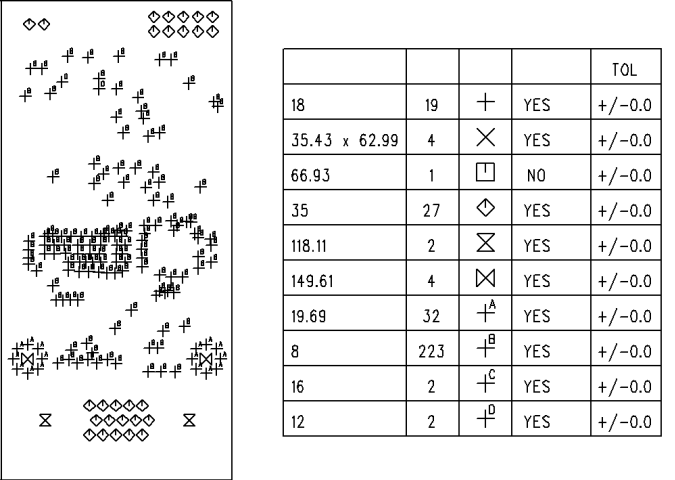

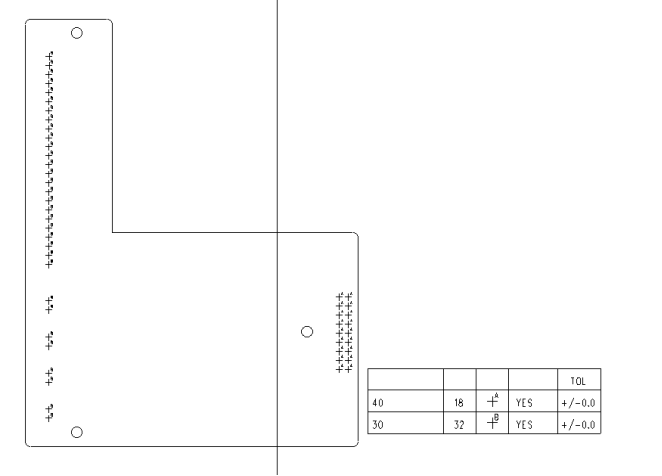

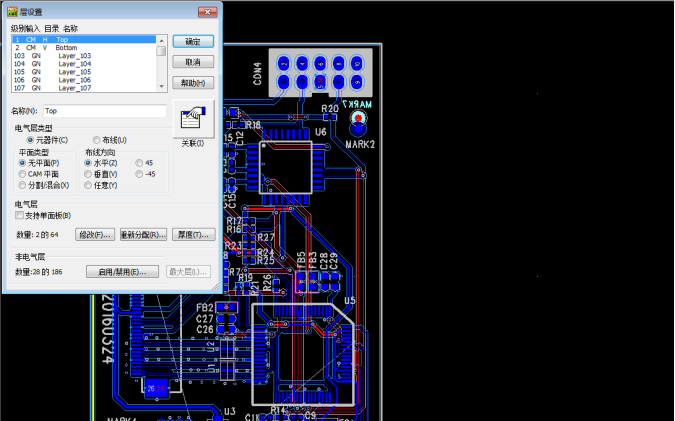

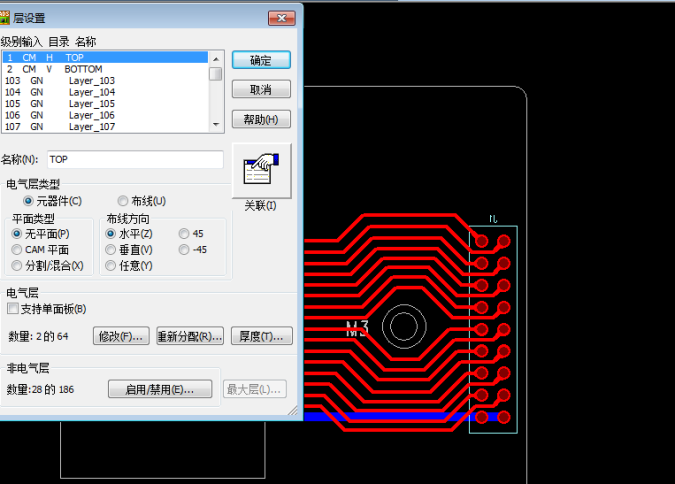

下图是正确的设置不勾选“支持单面板”的选项

案例1

案例2

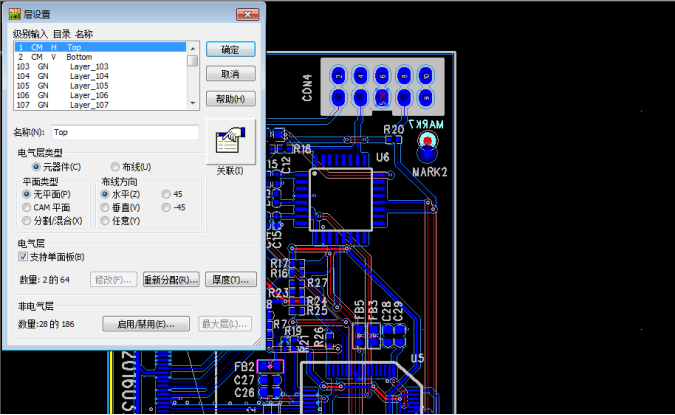

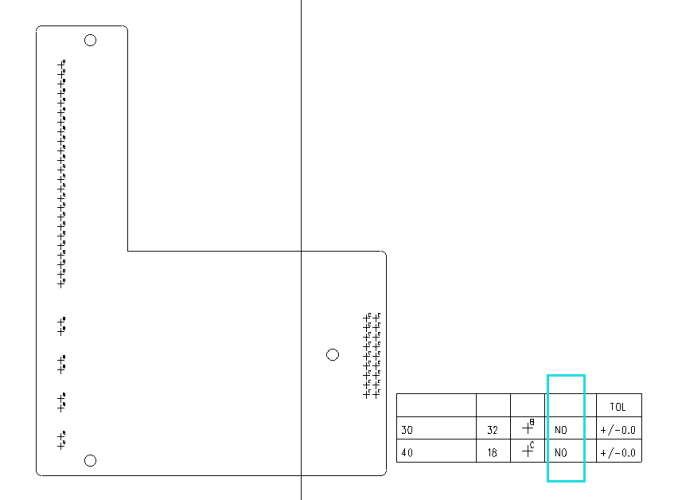

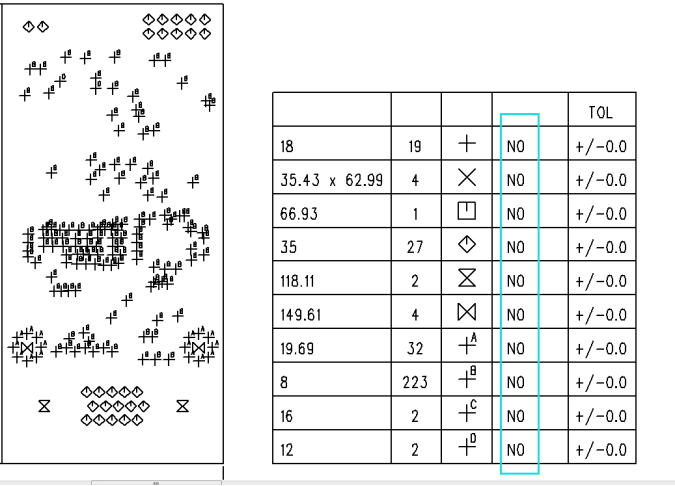

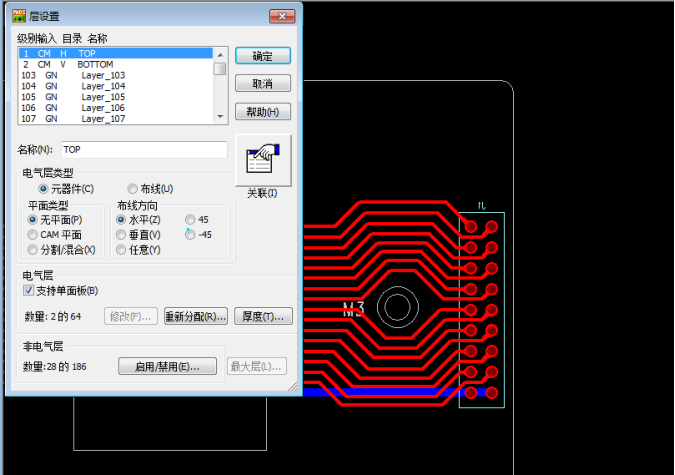

下图是错误的设置勾选“支持单面板”的选项

案例1

案例2

以上设计大家一定要避免，要引以为戒。希望我们所做的能让您感到满意!
