嘉立创技术指导：文件压缩后还是大于20MB怎么办？

最近少许客户反映大于20MB压缩文件无法上传到系统，简单分析如下：

 投单文件分GERBER和PCB文件。

1.GERBER文件，您投单文件是否是在其它工厂生产过的大片文件，如是请麻烦您之前的供应商帮您优化成

一个拼板文件（Set文件），不要拿一个生产大片文件（Panl文件）投单，此文件肯定是大于（20MB以上）

如之前的工厂不方便配合您，这问题可以到我们系统第三方平台购买拼版服务（加QQ：800005884找技术）

由第三方人员帮您处理好文件，您拿到优化好的文件去系统投单。

当然何为Set，Panl文件呢？如下图：

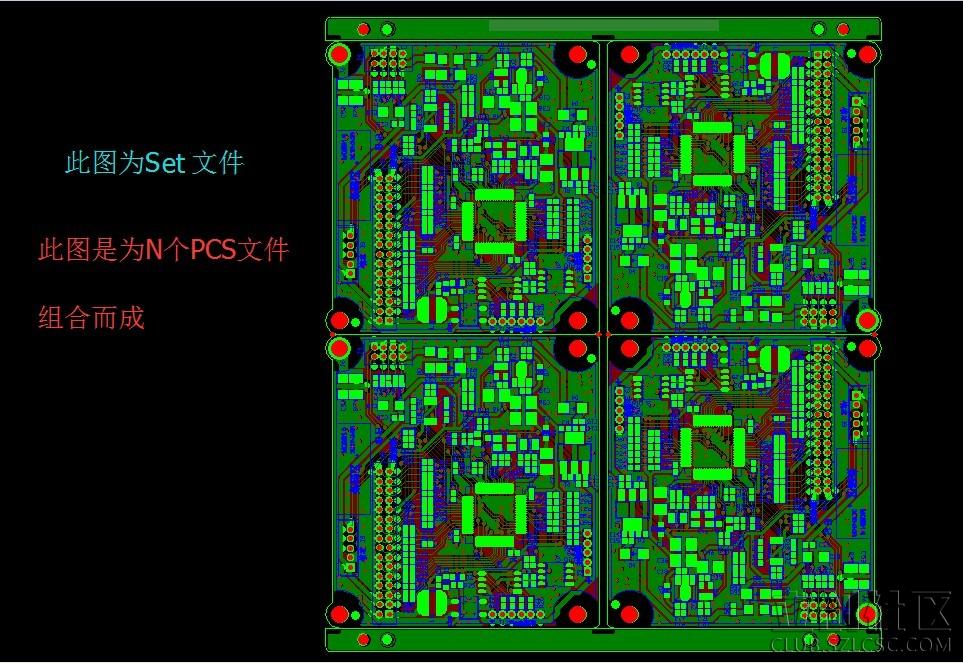

图1为Set图片

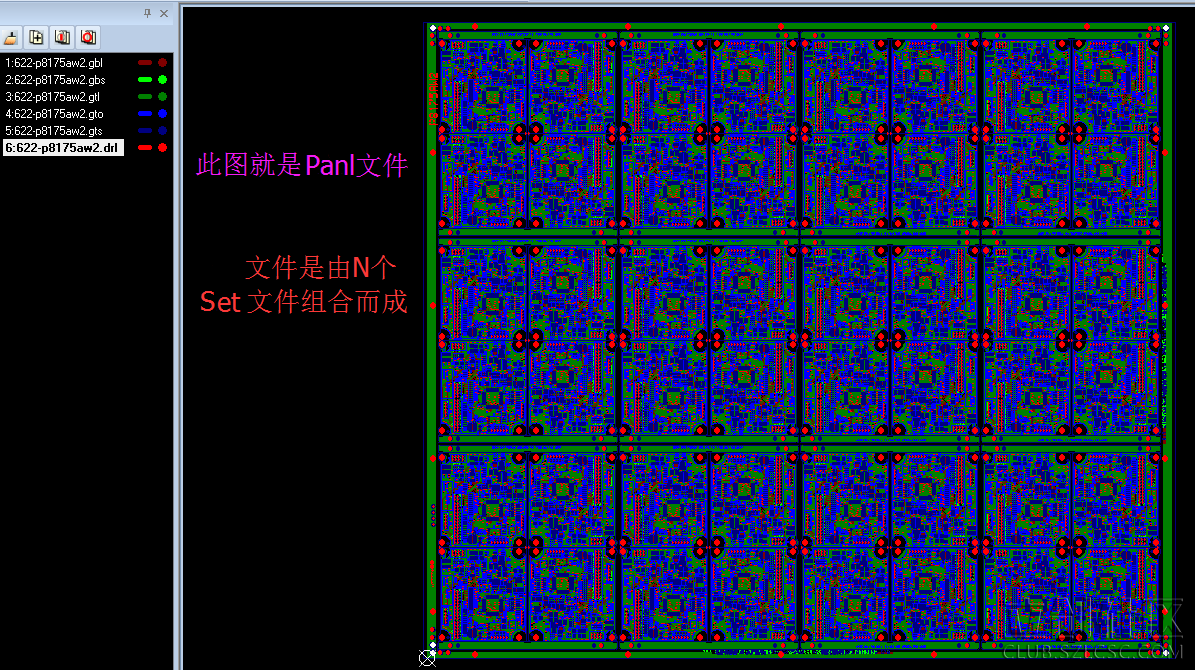

图2为Panl文件

显然，这个Panl文件是PCB底板商做生产所用的到文件。贵公司投单只需要投Set文件就行。

2.投单文件为PCB文件为何也这么大呀，又没有拼板。

  一些Altium Designer设计的文件看上去板子小且走线也不多，但是保存后文件却比较大，

这种情况通常是在PCB中放置了一些字符的缘故，在软件里面有一个默认的选项“Embed

TrueType Fonts inside PCB Documents”，这个选项的意思是在于可以让其他并没有安装

此类型字体的机器同样可以查看到具体的字符串的内容。

当然，通常如果并没有放置一些特殊的字体，这个选项是可以不勾选的，一旦使用默认，

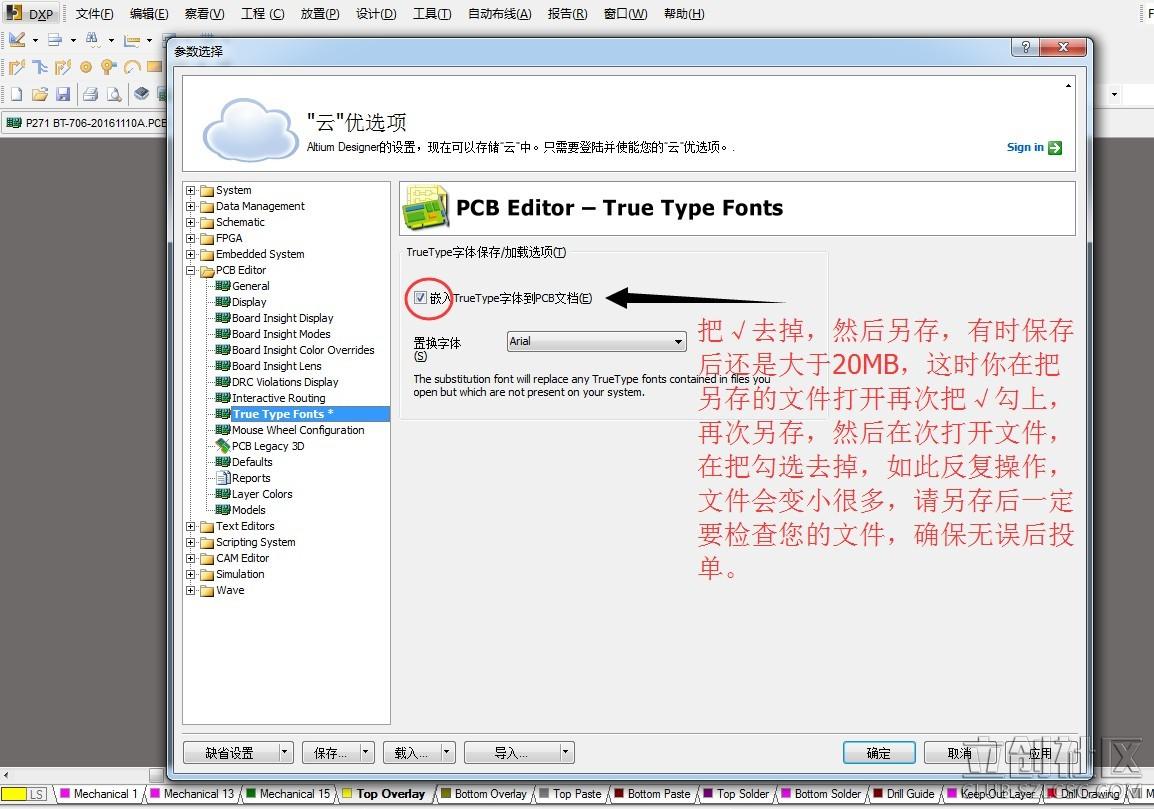

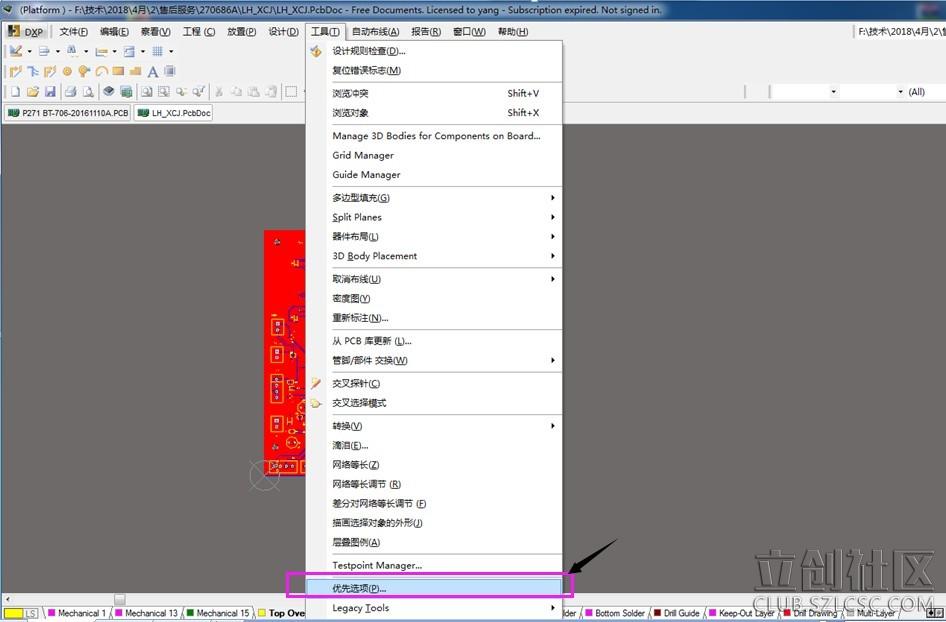

确是会使得PCB变的比较大。具体的位置为：Tools----Preferences-----PCB Editor-----

True Type Fonts----Embed TrueType Fonts inside PCB Document,这个是在网上搜索到的

经试验不打勾一保存文件的大小马上变小了.这个以我的理解是有些客户在设计字符时放置

了特殊字体，为防止在别的电脑上打开时没有这种字体而出现乱码，在这个地方勾上就是

默认在没有发现这种字体时用别的字体替换打开。
