深圳嘉立创技术指导---为什么焊盘上下不是通的？

为什么焊盘上下不是通的？

下面主要分析如何来发现焊盘上下是否导通！

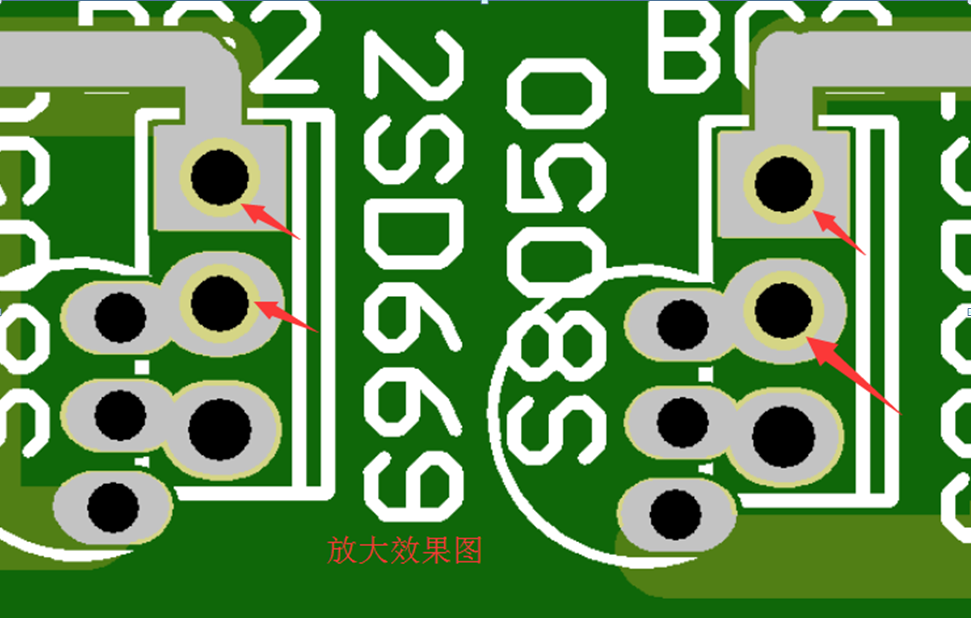

下图圈选成品孔，孔内无铜不导通。

三种方法进行分析：

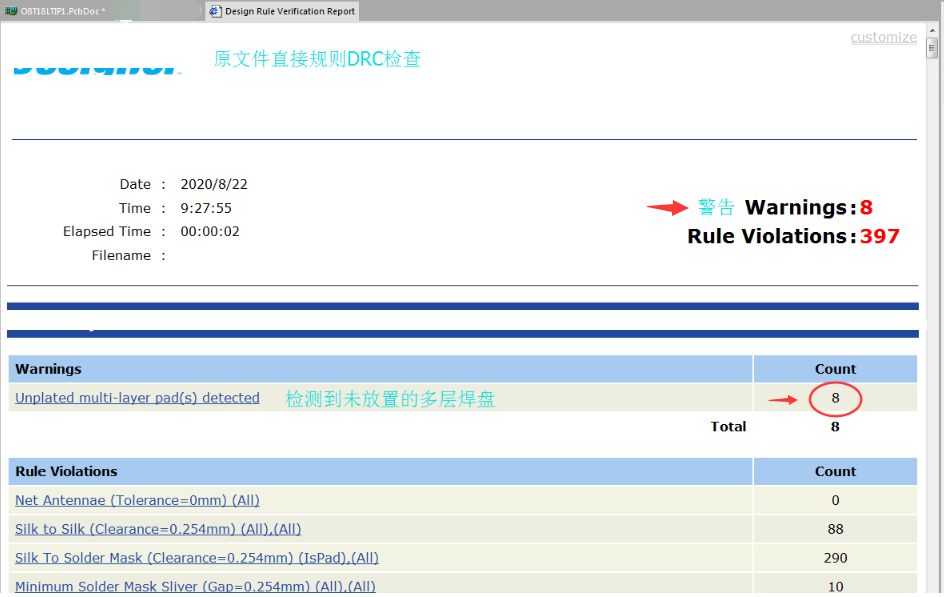

方法一；原文件DRC检查发现8处焊盘没连接（上下不通）这个不多解说（基础）

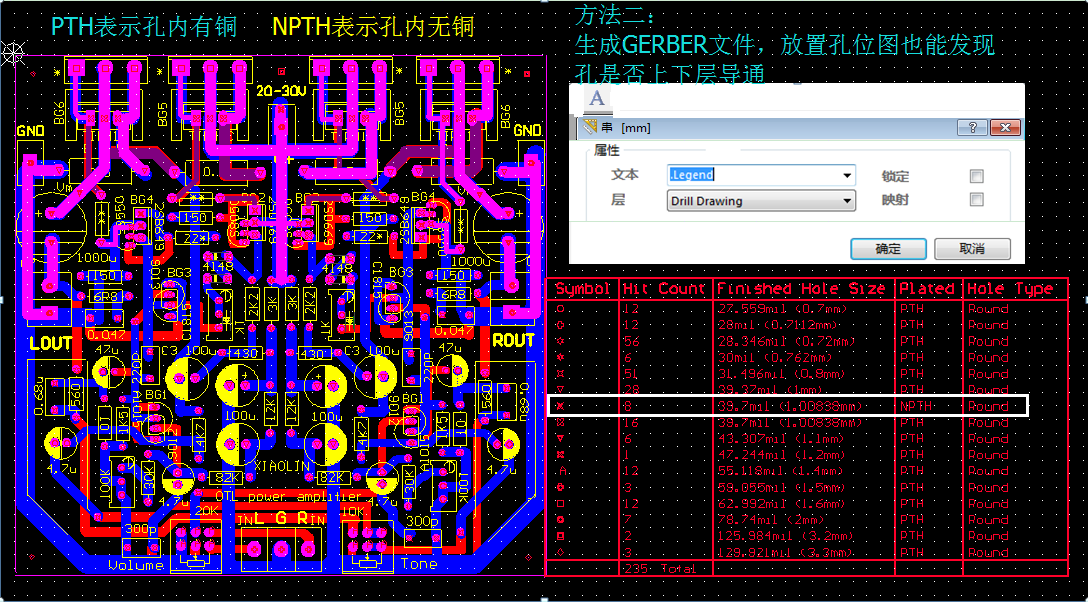

方法二；直接放置孔位图表

放置分孔图列表字符串，请点击主菜单中的Place--String ，然后在文本项选中选择.Legend记住这里有个点 ,层选项中选择Drilldrawing

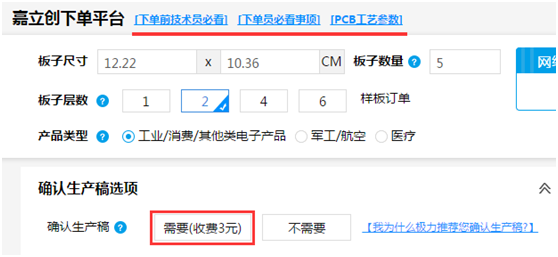

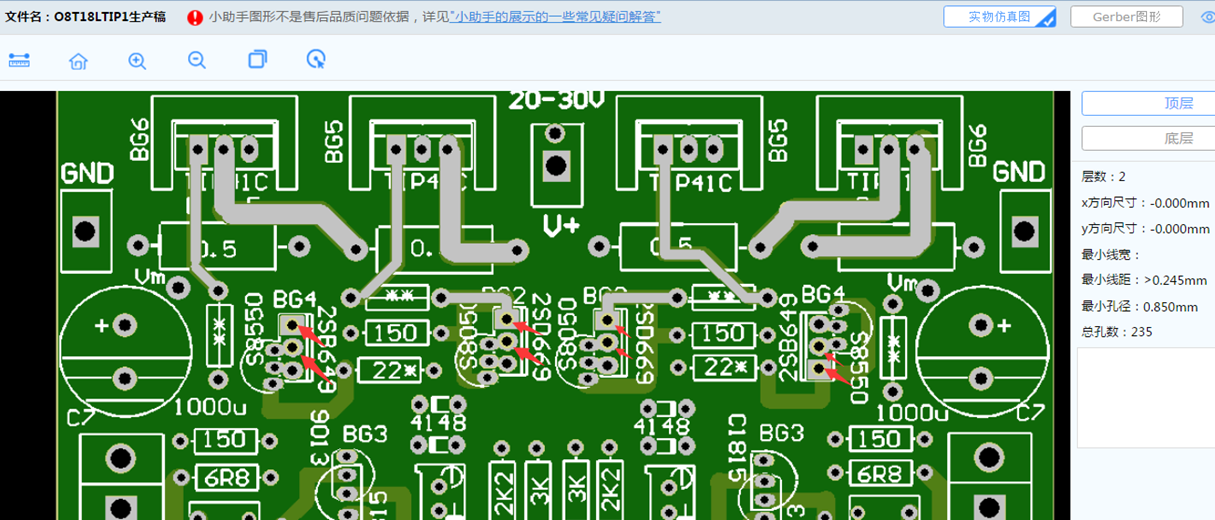

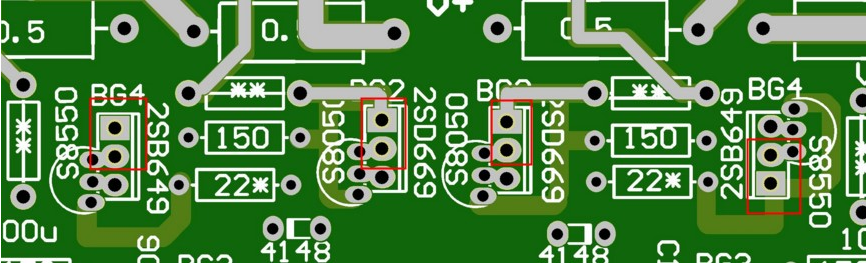

方法三；下单时勾选“确认下生产稿”，也能清楚发现焊盘与孔有一定的安全距离（说明焊盘与孔不相连）。

确认生产稿说明：付款后2-3小时在我司工程做好资料后规定时间内用PC下单小助手查看资料是否正确？（超时未确认系统会默认确认），有问题可以联系您的业务专员让我们工程更改。

上面三种方法任选一种都能发现上下层焊盘不导通，希望能帮到大家！

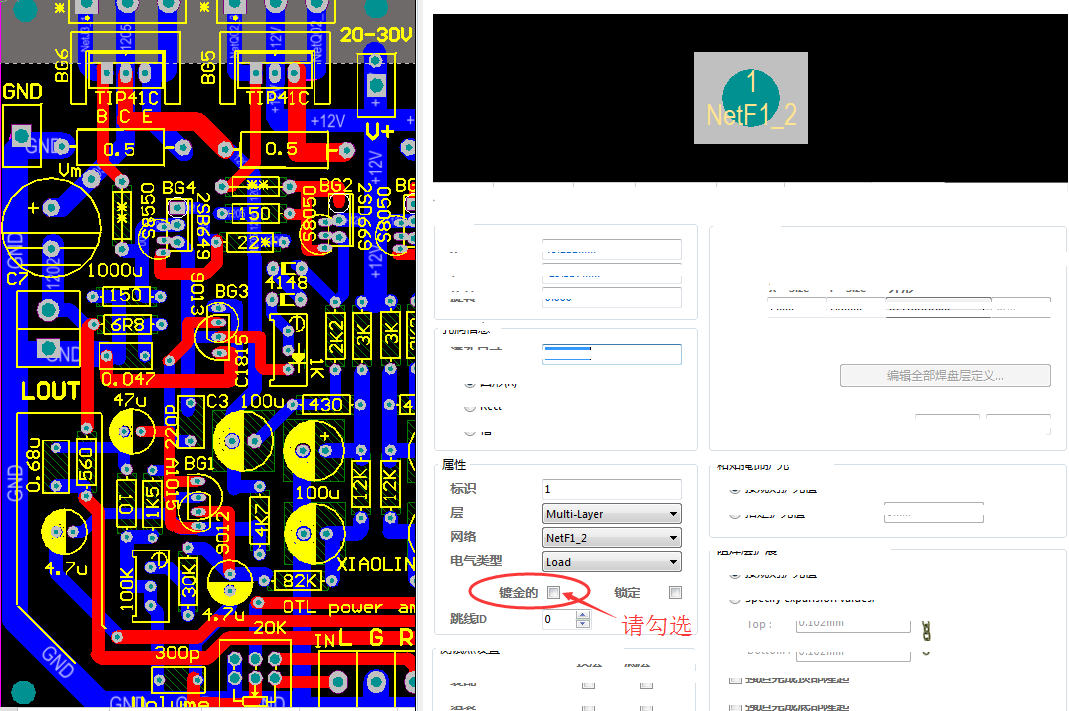

原文件问题所在如（下图）指出大家都懂，就是发现不了问题！！！！！！
