一简介

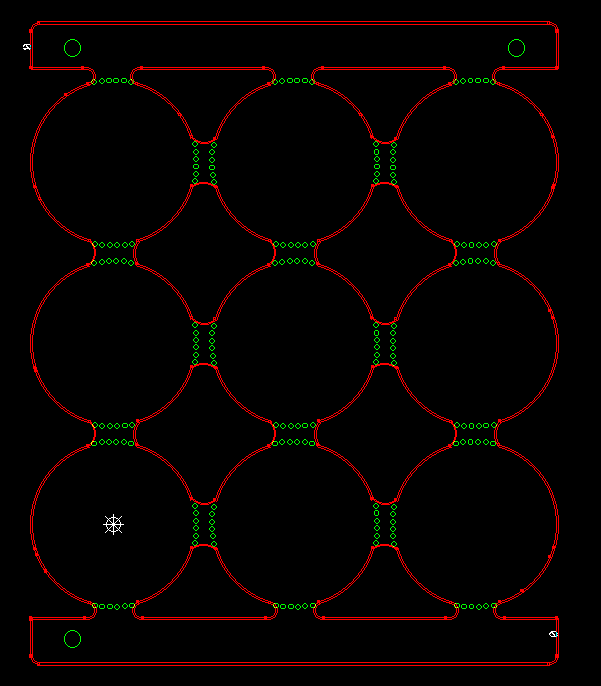

1.邮票孔: 因连接处的孔也邮票连接的方式类似,在PCB拼板采用此方式连接的,称为“邮票孔拼板”“邮票孔连接”;
2.邮票孔主要是连接板与板。连接位的数量、连接位的大小,整个SET的连接是否稳定,与PCB板在贴片的质量直接联系 。
二 邮票孔规则
1.邮票孔大小:0.65MM的直径;不能用0.6/0.7MM的直径,因生产是用0.65/0.75MM的钻孔,如用0.7MM设计,生产就0.75MM的钻孔加工,会导致连接位断裂;
2.邮票孔属性:NPTH属性;
3.邮票孔单排数量:5-8个孔为一排(不建议再少),二排为一组;
4.邮票孔也孔间距:孔壁与孔壁 0.3MM;孔与孔的中心距离:孔直径+0.3MM;
5.邮票孔添加位置:在PCB板边增加,邮票孔在板内约1/3即可,此操作可以减少分板后的毛刺。
孔壁与孔壁之间剩下的板材,称为“连接经”,每排邮票孔中间的“连接经”相加要不能小于板厚。
三 邮票孔添加位置
1.对于板边尺寸(长条、矩形)大的板。在离板边30-40MM的位置开始增加,隔50MM左右增加一组邮票孔。
单边,长60MM内增加一组;长100MM内增加二组;长150MM内增加三组;长200MM内增加四组,·······
2.每个单板,最少三个连接位,边上没有PCB连接的时候增加工艺边代替。
3.板与板的距离最少有1.2MM的间距,建议1.6MM的间距;
4.每组邮票孔二端要用外形线连接。
