嘉立创技术指导-焊盘、导线、覆铜、与边框线间距关系

关于焊盘、导线、覆铜与边框线（中心线）锣边CNC成形需>=20mil以上间距；V割成形需>=25mil以上间距，如间距太小，在生产成形过程中会破坏焊盘、导线、覆铜等。。。

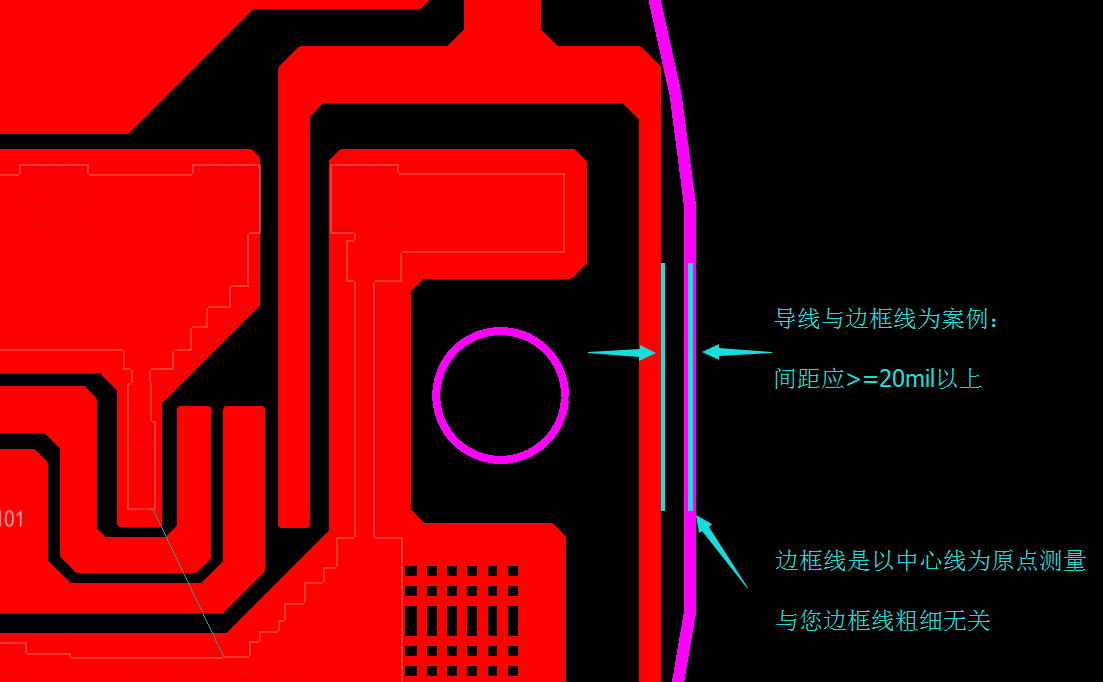

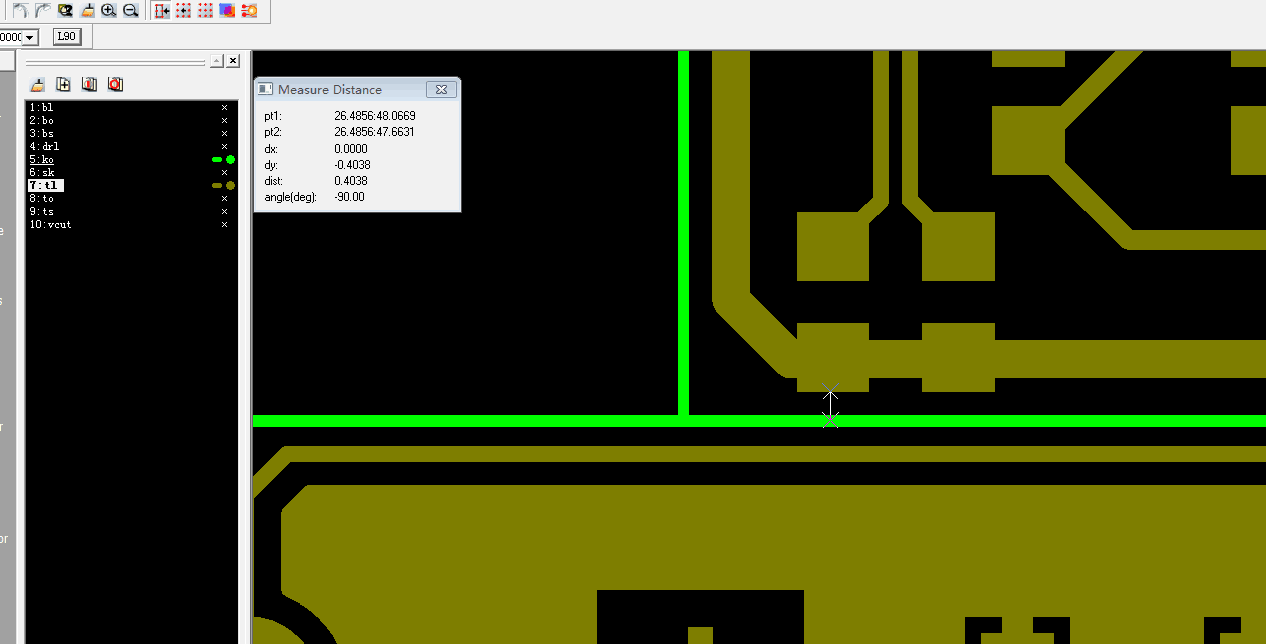

边框线测量方法：

边框线作用主要为了成形，线路板成形主要有V割（V-Cut），锣边数控（CNC）及模冲（目前嘉立创没有模冲工艺）。

无论是那种工艺都是为了将线路板拼板或单片（半成品）分割成利于后工序，加工的一个工序。

重点分析V割工艺，就是用V割机的砂轮在线路板上磨开一道V形槽，V槽一般要比单元间的深度要大，免得元件焊好后掰开困难，太深则容易散开，因此V割深度控制是个难点，不同的板厚V割深度有所不同。

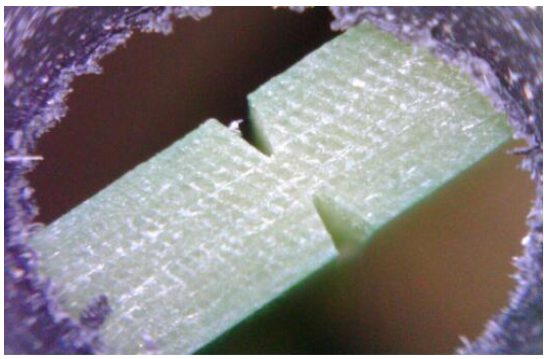

嘉立创V割角度是45度下刀（如下图）

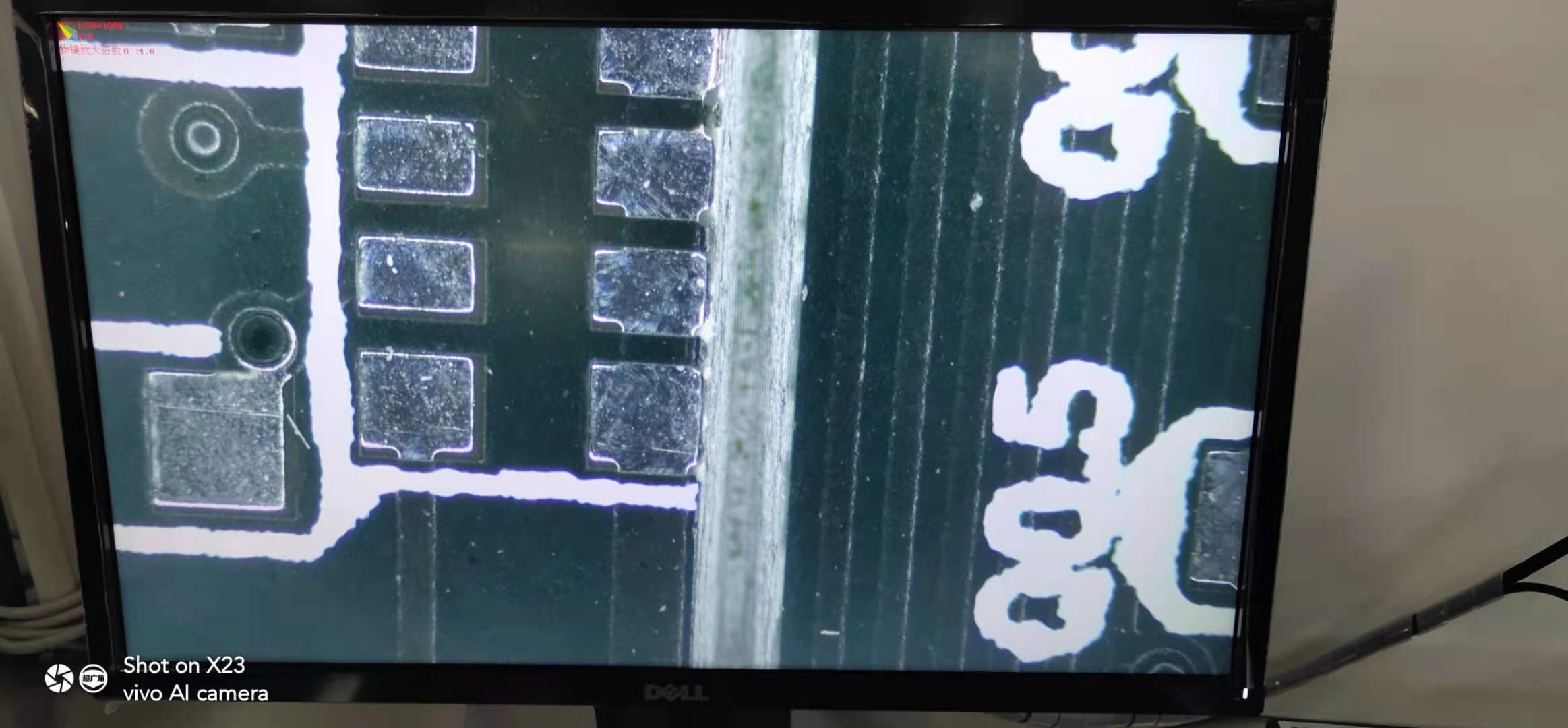

下图是实物板高清成品板

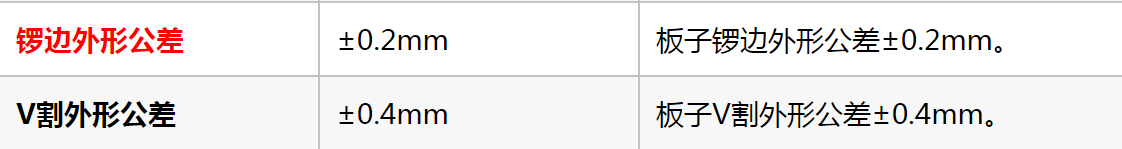

外形公差：

案例

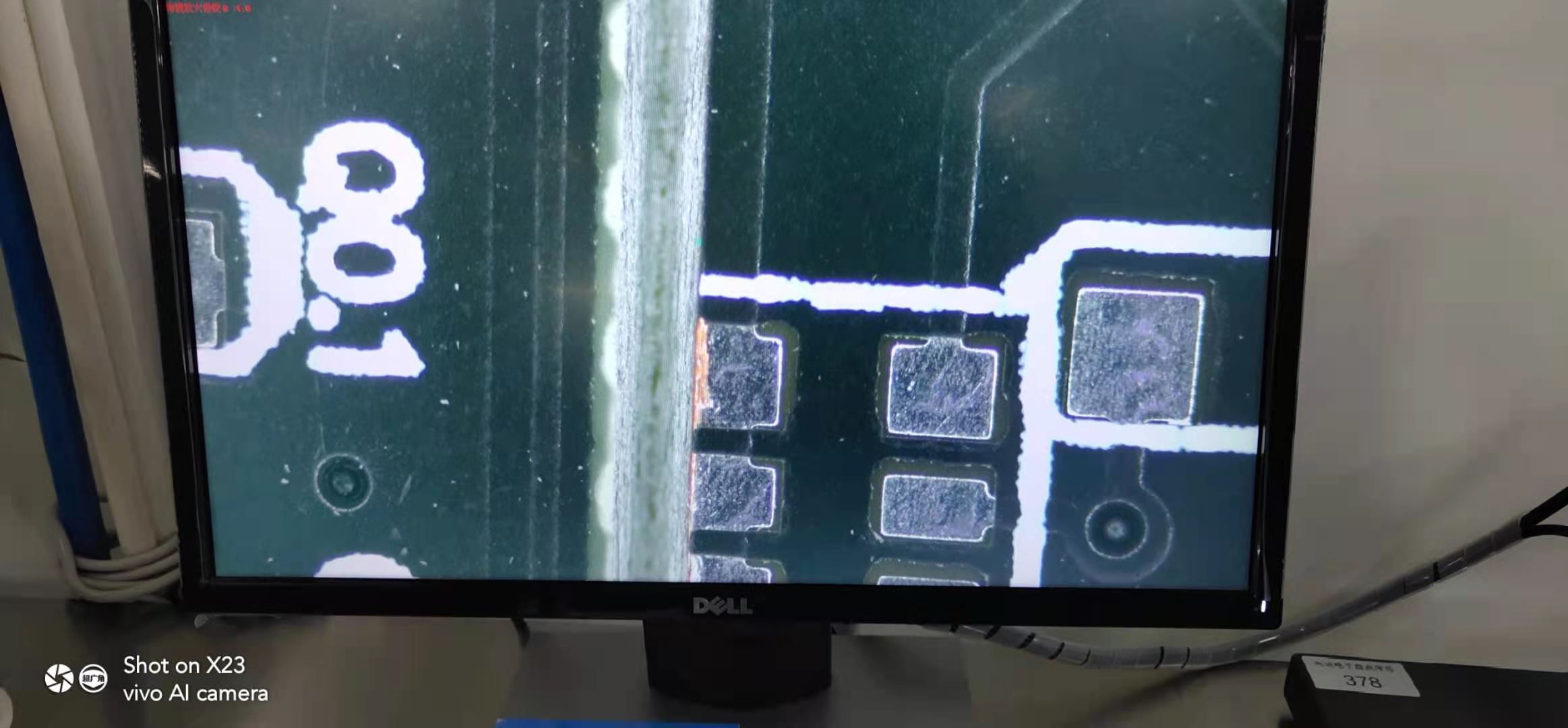

V割间距<25mil以下造成伤铜效果图

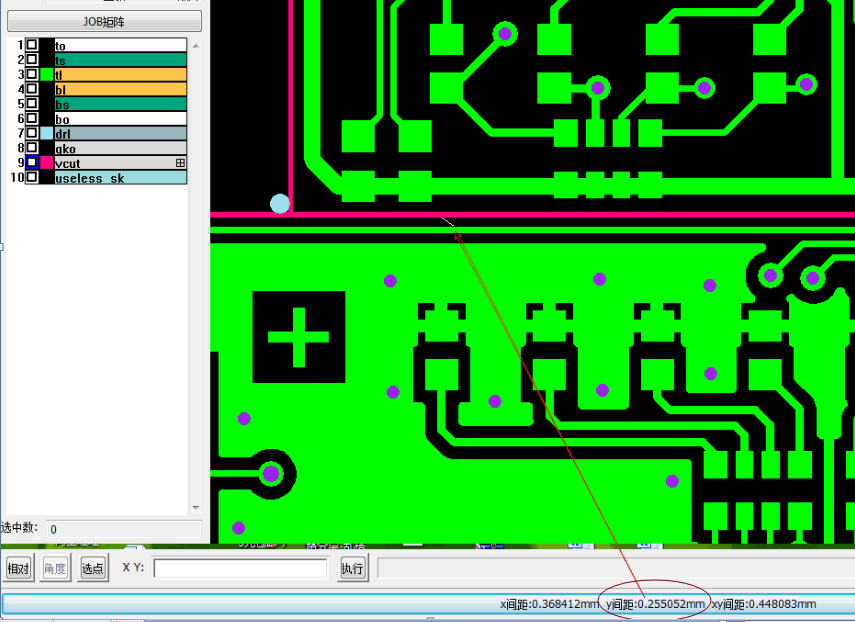

原文件测量实际间距

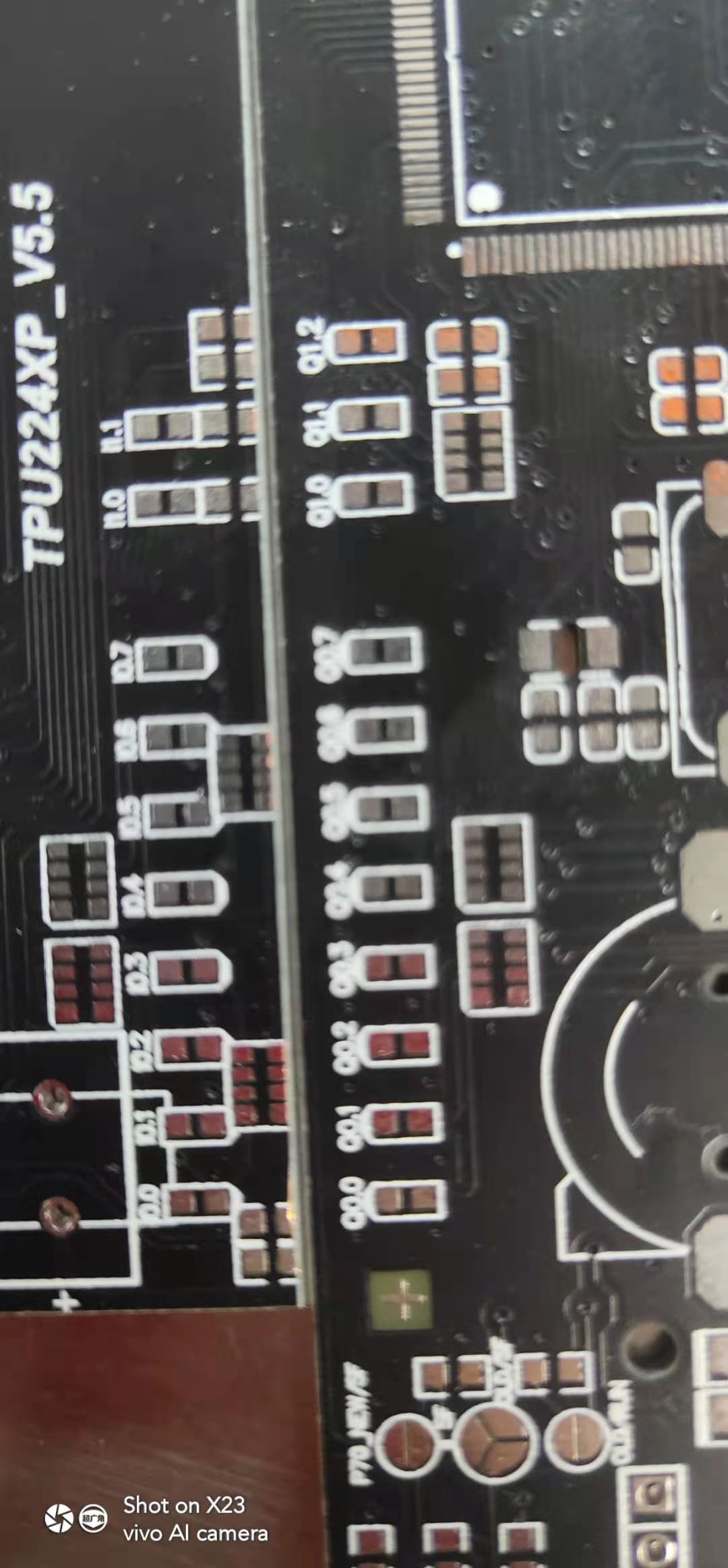

N倍放大镜伤铜效果图

总结：我们在画电路时不要只从自己的角度出发,请考虑到与嘉立创（板厂加工）的衔接,这些是绘制图最基本的标准（除非接受板边露铜，露铜焊盘，请下单一定要备注，备注，备注说明你个性化要求。），超出工艺能力不仅给嘉立创造成了困扰,而且产品没能达到您要的效果，损失的还是双方。我们无非就多一个定义边框线数据,不要嫌麻烦做一个专业的工程师。
