深圳嘉立创技术指导---PADS泪滴造成短路

在嘉立创PCB打样的时候,泪滴的作用是:使焊盘更结实、接触面积更大、增加导通的可靠性。在焊接时候可以保护焊盘,避免多次焊接时焊盘的脱落,生产时可以避免蚀刻不均,过孔偏位出现的裂缝等.

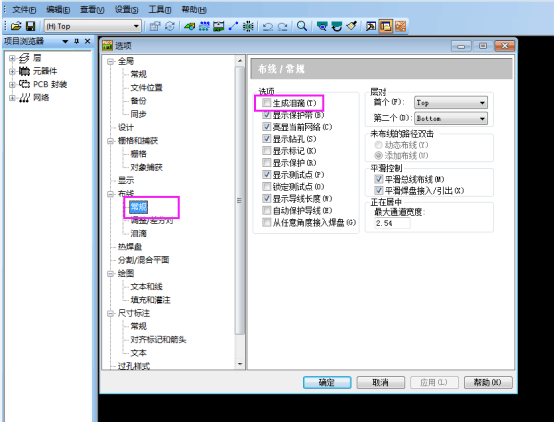

一般画PCB最好加上泪滴,如下图设计窗口。

设置?选项?常规?生成泪滴选项打勾, 然后再去设置泪滴。

那么问题来了,在线路板打样的时候,如果实际设置运用不好的情况下会造成短路现像,如下图案例图

这个是客户设计时勾选生成泪滴选项造成短路。

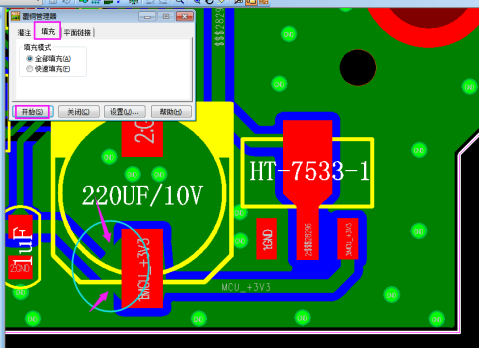

您文件给到嘉立创PCB线路板打样,我们将直接运用填充(hatch)这个功能,来恢复为你铺好铜皮发现文件短路。

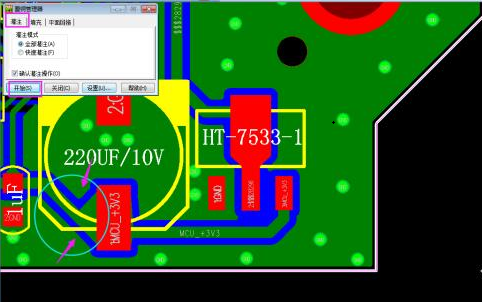

在这里我们在运用下灌注(flood)看看效果,如下图很明显文件没有短路现像。

在上一节我们讲到灌注(flood)是用来Layout板子(灌铜用的).而PCB打样厂家都是用填充(hatch)是用来恢复灌铜。



强调!强调!强调!


在设计好文件后一定要做的步骤进工具找到敷铜管理器点填充(hatch)这个功能进行保存文件,PADS是有记忆功能只存最后一次设置。请不要点灌注(flood)保存。
